Instalacion y colocacion de canaletas

 La norma para instalaciones define la canal protectora o canaleta como el material de instalación formado por un perfil rectangular de paredes perforadas o lisas,destinado a alojar conductores o cables eléctricos,cerrado por una tapa desmontable

Se utilizan para instalaciones de superficie fijadas sobre paredes,techos,columnas,suelos,calzadas,etc..y para el cableado interior de rack de 19" para redes de datos

El mercado actual ofrece gran variedad de canales o canaletas homologadas,fabricadas con PVC o materiales ligeros,como por ejemplo,aleaciones de aluminio.Existen muchos tamaños y formas que se fabrican,así como elementos de terminación como codos de distintos tipos,tapas,juntas,etcétera

La normativa actual autoriza a instalar sobre la canaleta

Instalar interruptores,tomas de corriente,rosetas de red y dispositivos de mando y control,siguiendo siempre las instrucciones del fabricante

Realizar empalmes de conductores en su interior y en la conexión de los aparatos

El numero máximo de conductores que pueden alojarse en el interior de un canal sera el que permita un tendido fácil y la incorporación de accesorios a la misma

Podemos ver las canaletas mas básicas en la figura 6.13,en la que encontraremos tres modelos de tipo rectangular.Podemos comprobar la diferencia del espacio interior en cada una de ellas,lo que nos permite comprobar la cantidad de cables que pueden alojar en su interior

Para instalar la canaleta,primero se inspecciona el lugar se realiza el trazado siguiendo como guía los planos de instalación del proyecto,se marcan los lugares en los que se realizara los taladros y colocaremos la canal con tornillos adecuados a su tamaño,todo ello como se muestra en la actividad 6.11.En la figura6.14 podemos ver unas canalizaciones instaladas sobre el techo,la pared y el suelo

Enlace de como cortar en inglete



Otras partes de la instalación en diferentes fases del proceso se muestran en la figura 6.17.

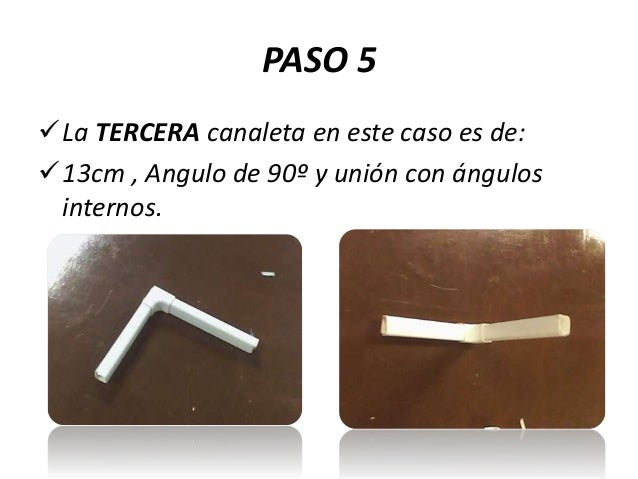

En algunos casos no se montan los codos,sino que se corta la canaleta de 45ª e incluso,a otros valores diferentes,con un soporte denominado ingletadora o caja de ingletes,obteniendo resultados similares a los mostrados en la figura 6.18.en la que también se muestra un elemento de este tipo.Las terminaciones no son de la misma calidad estética que el utilizar codos fabricados expresamente para ese fin,pero puede ser na instalación mas económica

Al tapar la canaleta,es importante que la tapa no este cortada por el mismo sitio que la base de la canaleta,para dar firmeza a la instalacion;o bien,se debe utilizar un tapajuntas,como disponen algunos fabricantes.Esto podemos verlo en la figura 6.19.

Las cajas de mecanismos están destinadas a recoger en su interior los dispositivos de mando y control de la instalación por ejemplo,tomas de usuario,tomas de corriente,interruptores,etc.Se construyen con materiales plásticos tipo PVC de forma cuadrada o redonda para empotrar y rectangulares estancas para una instalación superficial

En sus paredes laterales disponen de huellas para romper e introducir los extremos de los tubos y los cables.También se equipan con tornillos en los bordes exteriores para la fijación de los mecanismos y guías para enlazar varias cajas entre si.Estos modelos se representan en la figura 6.11b)y d).
