Instalacion y colocacion de tubos

 El tubo de empotrar se utiliza para introducirlo en la pared de la edificación, como se instala en las viviendas el cableado eléctrico.El mas usual es el corrugado que se instala en la pared y en el techo,abriendo una canalización para ello, encontrado otros tipos para el suelo que son mas fuertes y es el corrugado reforzado, para que no se aplaste con la presión de la solería

En la figura 6.4 se muestran algunos modelos de tubo corrugado y corrugado reforzado para empotrar en pared y en suelo.Lo hay de diferentes diámetros,como son:16mm,20mm,25mm,32mm,40mm,50mm y 63mm, aunque se pueden encontrar en tamaños mares.Es el tipo mas económico, y lo encontramos en diferentes colores

La instalación de las canalizaciones con tubos protectores se ajustara a los dispuestos en una serie de consideraciones generales que se complementan con otras especifica según la instalación sea en superficie,empotrada o al aire



9,29€ / rollo Vendedor 1

3,61 € Vendedor 2





El trazado de las canalizaciones se hará siguiendo lineas verticales y horizontales paralelas a las aristas de las paredes que limitan el local en el que se efectúa la instalación



Las curvas practicadas en los tubos serán continuas y no originaran reducciones de la sección.Los radios mínimos de curvatura para cada clase de tubo serán los especificados por el fabricante



Se podrán introducir y retirar con facilidad los conductores en los tubos, una vez colocados y fijados,disponiendo,para ello,los registros que se estimen.El numero de curvas en ángulo situadas entre dos registros consecutivos no sera superior a tres



Los tubos metálicos que sean accesibles deben ponerse a tierra,debiendo asegurarse su continuidad eléctrica



No podrán utilizarse los tubos metálicos como conductores de protección o de neutro



El cambio de canalización se realizara en una caja apropiada, de material aislante y no propagad de la llama.En ningún caso se permitirá de conductores con empalmes o derivaciones entre armarios de datos o entre el armario de datos y la toma de usuario



Cuando se empotran los tubos en una instalación, se tendrán en cuenta,además de las consideraciones generales,las siguientes especificas



En la instalación de los tubos en el interior de los elementos de la construcción, las rozas no podrán en peligro la seguridad de las paredes o de los techos en los que practiquen.Las dimensiones de las rozas serán suficientes para que los tubos queden recubiertos por una capa de 1cm de espesor,como mínimo.En los ángulos,el espesor de esta capa puede reducirse a 0,5

No se instalarán, entre el forjado y el revestimiento, tubos destinados a la instalación eléctrica de las plantas inferiores

Para la instalación de la propia planta, únicamente podrán instalarse, entre el forjado y el revestimiento, tubos que deberán quedar recubiertos por una capa de hormigón o mortero de 1 cm de espesor, como mínimo.

En caso de utilizarse tubos empotrados, es conveniente disponer los recorridos horizontales a 50 cm del suelo o techos y los verticales, a una distancia no superior a 20 cm de las esquinas.

 Una vez instalado todo el material, para lo que necesitaremos el taladro, unos tacos, unos tornillos, y unas abrazaderas, así como cortar los tubos a medida, etc; hay que introducir el cable por el mismo.

Con esto introduciremos los cables por los tubos, siempre sin tirar más de lo que el fabricante nos indique para el cable en cuestión.

Al final de los tubos pasa por los registros o las tomas de usuario; son diferentes los de empotrar que los de superficie. Los de empotrar los encontraremos fundamentalmente en viviendas y oficinas y los de superficie, en naves industriales, centros educativos, etcétera.

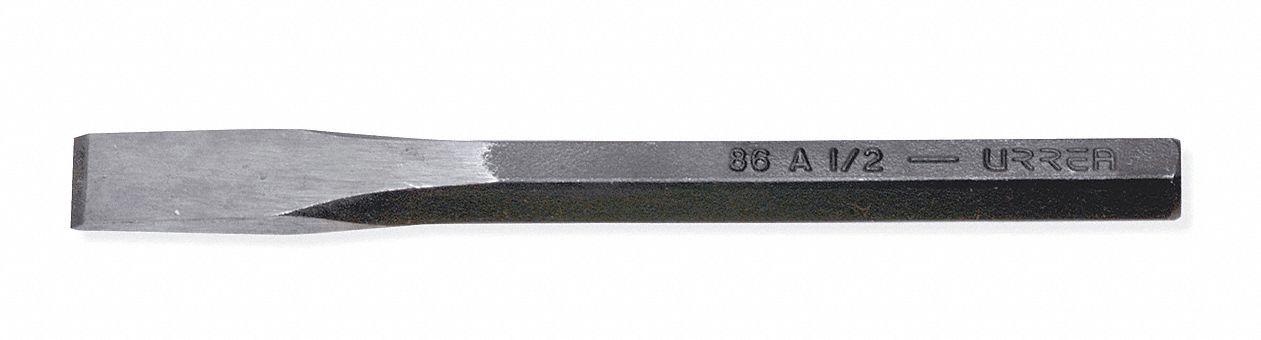

Cincel: Se denomina cincel,​ a una herramienta manual diseñada para cortar, ranurar o desbastar material en frío mediante el golpe con un martillo adecuado. El filo de corte se puede deteriorar con facilidad, por lo que es necesario un refilado.









Cortafríos: El cortafrío es una herramienta manual de corte que se utiliza principalmente para cortar chapa en frío





Martillo compresor eléctrico: Es una máquina, generalmente de uso profesional, que es utilizada con el objeto de demoler pavimentos, realizar agujeros de grandes dimensiones o demoler construcciones de diversa índole.

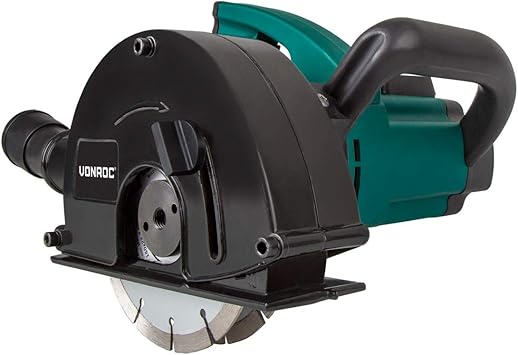

Rozadora de pared: Es una herramienta para realizar rozas en paredes y tabiques con el objetivo de instalar líneas de cableado eléctrico o pasar tuberías nuevas de agua o desagüe.



En este tipo de trabajos tendremos en cuenta los consejos siguientes para evitar accidentes:



El uso de este tipo de herramientas requiere que estén bien afiladas.Cuando no se utilizan,las partes cortantes han de quedar protegidas por una funda de plástico o goma,con el objeto de prevenir accidentes



En estos trabajos se desprenden trozos o esquirlas del material que se manipula,por lo que conviene utilizar gafas de seguridad y es recomendable el uso de guantes



Al ser herramientas muy cortantes, el corte se debe realizar en la dirección contraria al cuerpo y hay que evitar manejarlas con una sola mano



En ningún caso se debe usar herramientas con oxido,con rebabas o con el corte mellado.Respecto a los cinceles y los cortafríos,se deben desechar se la cabeza ha perdido su forma original y esta aplastada



Cuando se utilizan cinceles y cortafríos,conviene sujetarlos con un protector empuñadura para evitar golpes en la mano que los sujeta,teniendo como consecuencia accidentes desafortunados.Las herramientas mas grandes deben sujetarse con unas tenazas
